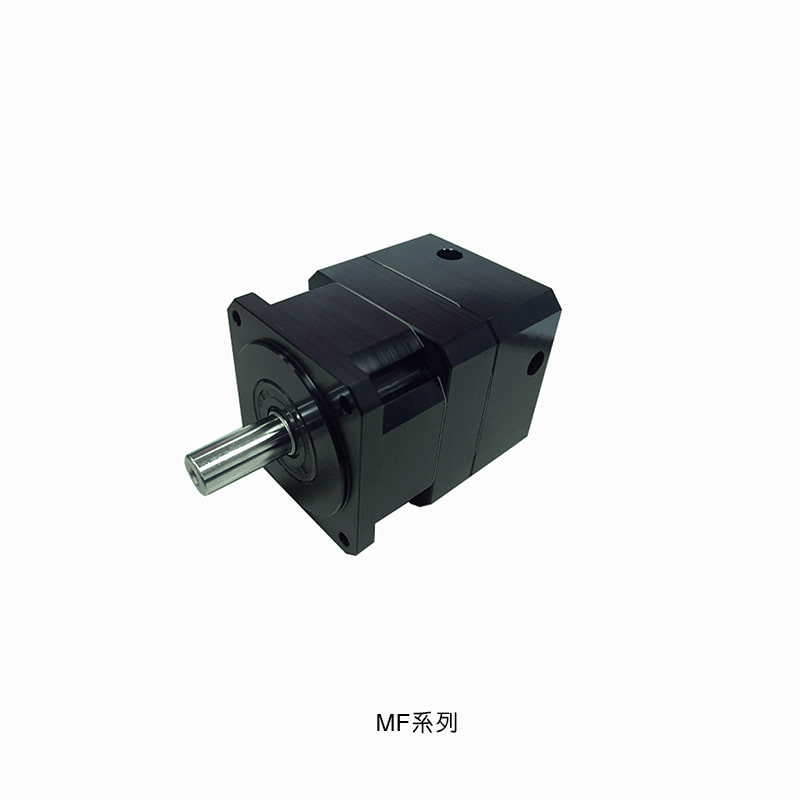

MF-H系列

首页 > 产品专区 > VGM减速机系列 > MF系列

全国咨询热线： 13590264736

立即咨询

主图右侧简要内容

产品介绍

规格参数

相关下载

系列介绍/机型代码

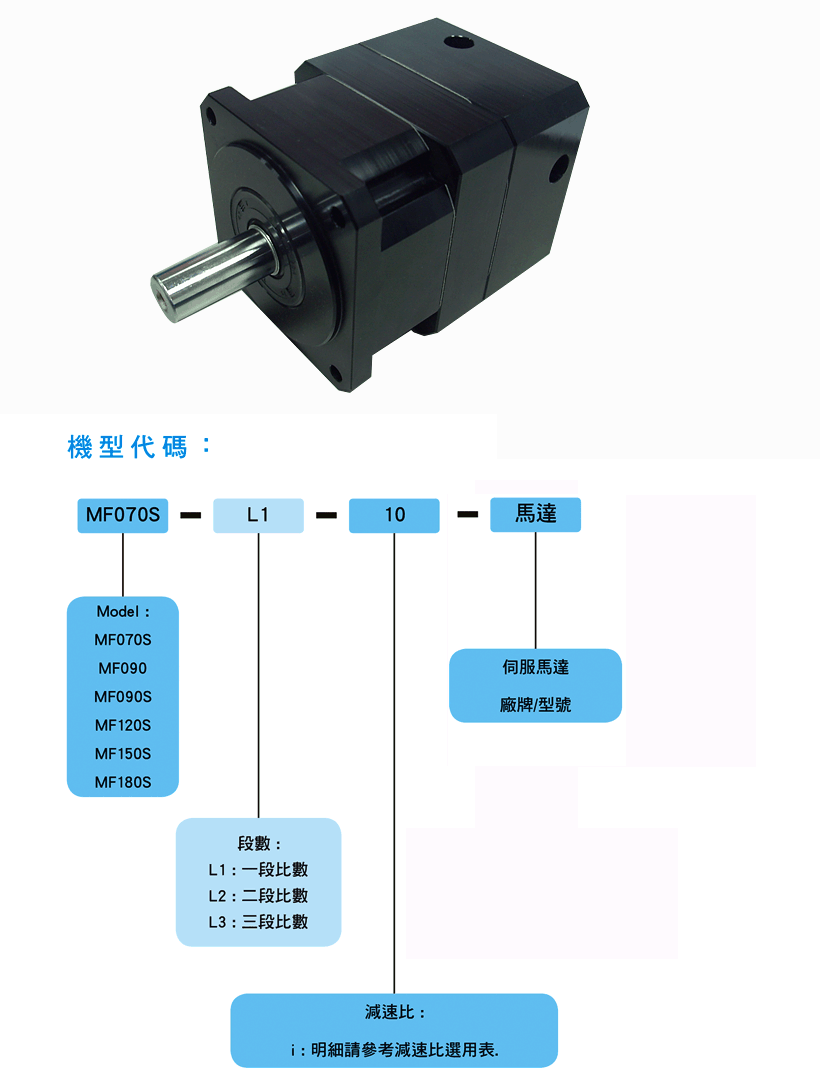

齿轮箱选用参考

减速比选用

技术规格表

MF 技术规格
规格	单位	段数	减速比	MF090
额定输出扭矩	Nm	1	3	80
			4	90
			5	86
			7	82
		2	9	80
			15	80
			20	90
			25	86
			35	86
			49	80
		3	27	90
			36	80
			45	80
			48	80
			60	80
			75	80
			80	90
			100	90
急停扭矩	Nm	L1,L2,L3	3~100	2.5倍额定输出扭矩
额定输入转速	rpm	L1,L2,L3	3~100	3,000
最大输入转速	rpm	L1,L2,L3	3~100	4,500
标准背隙	arcmin	L1	3~10	≤10~15
标准背隙	arcmin	L2	9~100	≤16~20
扭转刚性	Nm/arcmin	L1,L2,L3	3~100	13
容许径向力	N	L1,L2,L3	3~100	1,480
容许轴向力	N	L1,L2,L3	3~100	1,010
平均使用寿命	hr	L1,L2,L3	3~100	20,000
全负载时效率	%	L1	3~10	≥ 96%
		L2	9~100	≥ 93%
		L3	27~100	≥ 90%
重量	kg	L1	3~10	3.2
		L2	9~100	4.0
		L3	27~100	5.0
使用温度	°C	L1,L2,L3	3~100	- 10°C ~ + 90oC
润滑		L1,L2,L3	3~100	全合成润滑油脂
安装方向		L1,L2,L3	3~100	任意方向
噪音值	dBA	L1,L2,L3	3~100	≤70
1. 上述单段齿轮箱(未指定比数)相关规格,主要为使用各型号5比齿轮箱所测得之数据.
2. 减速比: i = 输入转速/输出转速.
3. 背隙值: 为在2%额定输出扭矩下测试所得之数据.
4. 最大径向力及最大轴向力: 施力于出力轴中心位置,周期负载时间50%,转速100rpm,条件下所测得之数据.
5. 运转负载周期<60%状况下,平均使用寿命如列表数据值; 负载周期>=60%之连续运转状况下,平均使用寿命可能会降低至正常值的50%以下.
6. 噪音值: 距离1公尺,空载运转,额定输入转速,条件下所测得之数据.

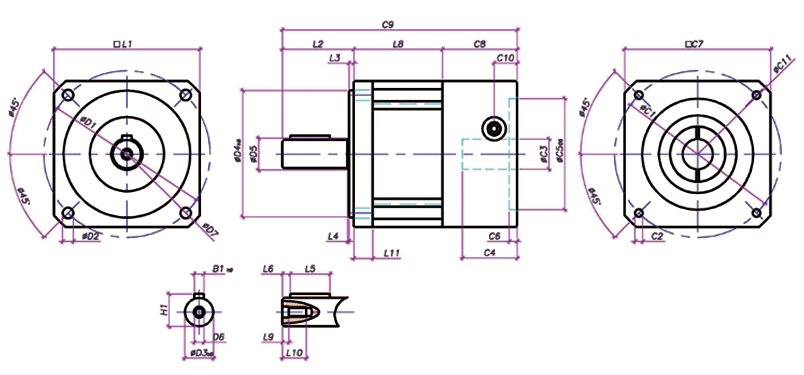

尺寸图/表

尺寸			MF090
D1	出力盖导螺孔节圆直径		105
D2	出力盖导螺孔直径		6.8
D3	出力轴直径		18
D4	出力盖引导凸缘直径		80
D5	出力轴根圆直径		20
D6	出力轴端面螺丝孔规格		M6×1P
D7	出力盖倒圆角直径		120
L1	出力盖边长		92
L2	出力轴端面到出力盖高度		45
L3	出力盖引导凸缘高度		3
L4	出力轴根圆高度		1
L5	键槽长度		25
L6	出力轴端面到键槽端面间隙		5
L8	本体长度	1 段	71
		2 段	99
		3 段	127
L9	出力轴端沉头孔深度		4
L10	出力轴端固定螺丝长度		18
L11	出力盖导螺孔深度		10
C1	入力法兰螺丝孔节圆直径		100
C2	入力法兰螺丝孔规格		M6×1P
C3	马达轴直径		14~19
C4	马达轴长度		42.1
C5	马达入力引导凸缘直径		80
C6	马达入力引导凸缘深度		5
C7	入力法兰边长		92
C8	入力法兰高度		47.1
C9	齿轮箱全长	1 段	163.1
		2 段	191.1
		3 段	219.1
C10	锁紧孔中心距		12.5
C11	入力法兰倒圆角直径		120
B1	键槽宽度		6
H1	出力轴+键总高度		20.5
1. C1~C6 为公制标准马达连接板尺寸,尺寸依搭配伺服马达而改变.
